Produkty

nové produkty

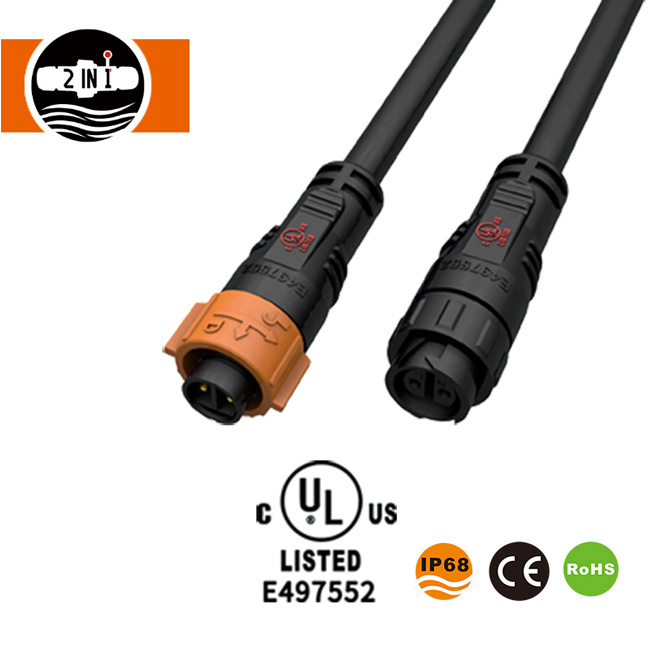

Vodotesný konektor kábla M16 s automatickým zámkom uvedený v zozname UL

HuaYi-FaDa UL M16 vodotesný konektor kábla s automatickým zámkom ponúka inštaláciu push-lock, ochranu IP68 a 2-kolíkové, 3-kolíkové alebo 4-kolíkové konfigurácie pre LED osvetlenie a priemyselnú automatizáciu. Vďaka kompatibilite drôtov 18–22 AWG a prispôsobiteľným typom a dĺžkam káblov podporuje séria SA16 flexibilné návrhy pripojenia. Vyžiadajte si cenovú ponuku na vlastné káblové zostavy a možnosti OEM/ODM.

Odoslať dopyt

Popis produktu

UL Listed · M16 Auto Lock

HuaYi-FaDa UL M16 vodotesný konektor kábla s automatickým zámkom kombinuje mechanizmus pripojenia push-lock s krytím IP68 pre LED osvetlenie a zariadenia priemyselnej automatizácie. Séria lisovaných káblov SA16 ponúka 2-kolíkové, 3-kolíkové a 4-kolíkové konfigurácie, žlté alebo modré plastové spojovacie matice a prispôsobené typy a dĺžky káblov pre rôzne požiadavky na inštaláciu.

Vlastnosti

Pripojenie Push-Lock pre pohodlnú inštaláciu

SA16 používa dizajn spojenia push-lock na rýchle spojenie medzi kompatibilnými polovicami konektora. Jeho čierne puzdro je spárované so žltou alebo modrou plastovou spojovacou maticou, čo umožňuje výber vzhľadu pre rôzne dizajny zariadení. Plastový spojovací komponent je navrhnutý tak, aby odolával korózii spojenej s vystavením soli.

Možnosti lisovaného kábla a typu spájky

Štandardná verzia SA16 je lisovaná s káblom, integruje kábel a konektor do jednej zostavy. Typ a dĺžku kábla je možné prispôsobiť rôznym usporiadaniam zapojenia.

K dispozícii je aj bezkáblový spájkovací konektor, ktorý je možné spárovať s verziou lisovaného kábla v kompatibilných konfiguráciách. Tieto možnosti podporujú návrhy osvetlenia, ktoré vyžadujú rôzne usporiadania ukončenia.

Krytie IP68 pre osvetlenie a automatizáciu

Konektor má krytie IP68 a silikónový tesniaci komponent. Pozlátené kontaktné kolíky z medenej zliatiny poskytujú elektrické pripojenie, zatiaľ čo kryt a izolované komponenty používajú vysokovýkonné technické plasty.

Špecifikácie produktu SA16

Položka	Špecifikácia
Názov produktu	Vodotesný konektor kábla M16 s automatickým zámkom uvedený v zozname UL
Model	SA16 lisovaný s káblom
Spôsob pripojenia	Zatlačte zámok
Konfigurácie pinov	2-pin, 3-pin, 4-pin
Farba konektora	Čierna
Farba orechov	Žltá alebo modrá
Hodnotenie ochrany	IP68
Meradlo drôtu	18–22 AWG
Priemer kábla	4,0–9,0 mm
Typ a dĺžka kábla	Prispôsobiteľné
Menovitý prúd	5-10 A
Prevádzkové napätie	300 V AC RMS
Vydržať napätie	1500 V AC po dobu 1 minúty
Kontaktný odpor	<5 mΩ
Izolačný odpor	> 500 MΩ
Trvanlivosť párenia	≥3 000 cyklov
Prevádzková teplota	-40 °C až +105 °C
Materiál na bývanie	Vysokovýkonné technické plasty
Kontaktný materiál	Pozlátená zliatina medi
Tesniaci materiál	Silikón
Hodnotenie plameňa	UL94 V-0
Uvedené certifikácie	UL, CE, RoHS

UL Listed M16 Waterproof Auto Lock Cable Connector

Aplikácie

LED osvetlenie:LED pásy, LED nástenné podložky, podzemné svetlá, lanové svetlá, pásové svetlá, záclonové svetlá a trblietavé svetlá. Prehľadávaťvodotesné LED konektory.
Automatizačné vybavenie:Bezdotykové spínače, zariadenia na monitorovanie prietoku, komponenty prevádzkovej zbernice, snímače a akčné členy. Zobraziťvodotesné kruhové konektory.
Vonkajšie elektrické vybavenie:Utesnené káblové spojenia pre kompatibilné osvetlenie a elektrické zostavy vyžadujúce krytie IP68.

Konfigurácia a prispôsobenie konektora SA16

Séria SA16 podporuje rôzne usporiadanie zapojenia prostredníctvom svojich tvarovaných káblov a verzií spájkovaných konektorov bez káblov. Dizajn push-lock umožňuje pripojenie kompatibilných polovíc konektora bez operácie závitovej spojky, vďaka čomu je vhodný pre osvetľovacie zostavy, ktoré vyžadujú pohodlnú inštaláciu a vedenie káblov.

Prispôsobenie je k dispozícii pre typ a dĺžku kábla, zatiaľ čo 2-kolíkové, 3-kolíkové a 4-kolíkové verzie pokrývajú rôzne rozloženia pripojenia. Čierne telo konektora môže byť spárované so žltou alebo modrou plastovou spojovacou maticou, čo umožňuje zostave prispôsobiť sa rôznym dizajnom zariadení.

FAQ

Ako funguje pripojenie SA16 push-lock?

Spojuje sa zatlačením kompatibilných polovíc k sebe bez závitovej spojky, čo umožňuje rýchlejšiu inštaláciu v stiesnených priestoroch.

Môže sa lisovaný kábel SA16 pripojiť k verzii bez káblovej spájky?

áno. V kompatibilných konfiguráciách môže byť jedna strana lisovaná verzia kábla a druhá strana bezkáblový spájkovací konektor.

Ako si môžem vybrať medzi 2-kolíkovým, 3-kolíkovým a 4-kolíkovým SA16?

Prispôsobte počet pinov požadovaným vodičom: 2-pin pre jednoduché napájanie alebo páry signálov, 3-pin so zemou alebo extra signálom, 4-pin pre viac vodičov.

Čo by som mal poskytnúť pri prispôsobovaní typu a dĺžky kábla?

Uveďte dĺžku kábla, typ kábla, AWG alebo prierez, počet žíl a konfiguráciu kolíkov. Výkres pomáha potvrdiť smerovanie a orientáciu konektora.

Ako by sa mal SA16 udržiavať, aby sa zachovalo utesnenie IP68?

Použite vonkajší priemer kábla v rozmedzí 4,0–9,0 mm, uistite sa, že silikónové tesnenie je správne usadené, úplne zaistite aretáciu a počas údržby skontrolujte, či tesnenie nie je poškodené.

Získajte cenovú ponuku pre váš konektor M16 Auto-Lock

Požiadajte o cenu vodotesného káblového konektora M16 s automatickým zámkom, ktorý je uvedený v UL, s preferovaným počtom kolíkov, špecifikáciami kábla a usporiadaním konektorov. HuaYi-FaDa tiež ponúka podporu OEM/ODM pre prispôsobené káblové zostavy a požiadavky na vzorky, ktoré vám pomôžu posúdiť vhodnosť produktu pre vašu aplikáciu.

Podeľte sa o svoj počet kolíkov, špecifikácie káblov a usporiadanie konektorov, aby ste dostali cenovú ponuku na mieru. Pozrite si celéUL vodotesný káblový konektorrozsah.
