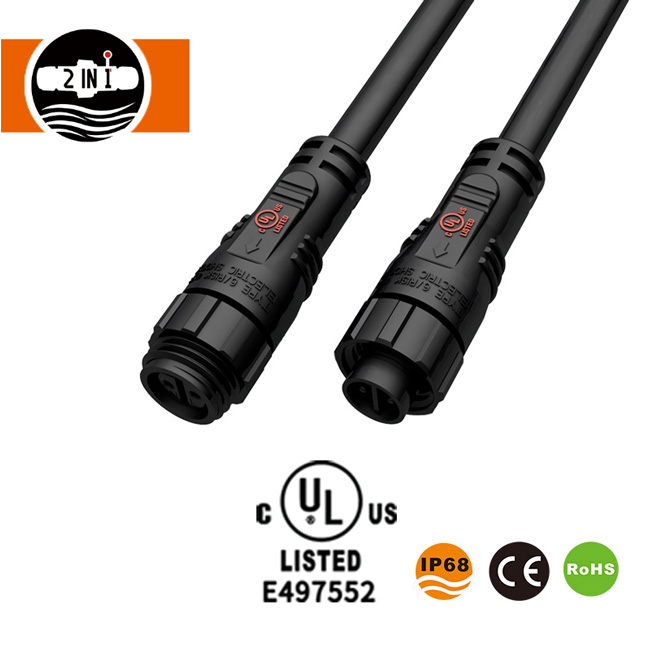

Vodotesný káblový konektor M16

Vodotesný káblový konektor HuaYi-FaDa M16 má krytie IP68, konfigurácie 2–4 kolíkov, pozlátené kontakty z medenej zliatiny a prispôsobiteľné lisované káblové zostavy pre LED osvetlenie a priemyselnú automatizáciu. S drôtovou kompatibilitou 18–22 AWG a prevádzkovým rozsahom -40 °C až +105 °C podporuje rôzne aplikácie vonkajšieho osvetlenia a elektrického pripojenia. Vyžiadajte si cenovú ponuku na prispôsobené možnosti káblov a služby OEM/ODM.

Odoslať dopyt

Popis produktu

Vodotesný káblový konektor HuaYi-FaDa M16 je určený pre LED osvetlenie, priemyselnú automatizáciu a vonkajšie elektrické zariadenia. Séria SQ16 sa vyznačuje krytím IP68, lisovanou káblovou zostavou a plastovou spojovacou maticou. K dispozícii v 2-kolíkovej, 3-kolíkovej a 4-kolíkovej verzii, podporuje prispôsobené typy a dĺžky káblov pre rôzne požiadavky na zapojenie. Preskúmajte celý radvodotesné káblové konektory.

Možnosti dizajnu a konfigurácie

Séria M16 obsahuje lisované káblové konektory a bezkáblové spájkované konektory. Kompatibilné verzie je možné spárovať na pripojenie vopred zapojeného zariadenia s vnútorným zapojením svietidla, čo poskytuje flexibilitu pre zostavy LED osvetlenia a kompaktné elektrické zariadenia. Porovnajte túto sériu s inýmivodotesné káblové konektory.

Tvarovaný dizajn kábla integruje kábel s konektorom, zatiaľ čo verzia spájkovaného typu umožňuje inštaláciu vyžadujúce samostatné elektrické ukončenie. Dĺžku a typ kábla je možné prispôsobiť rôznym usporiadaniam zariadenia.

Konštrukčné vlastnosti a materiály

Plastová spojovacia matica:Čierna matica je navrhnutá tak, aby odolávala korózii spojenej s vystavením soli, vďaka čomu je vhodná pre vonkajšie elektrické aplikácie.
Tesniaca štruktúra:Silikónové tesnenie podporuje stupeň ochrany konektora IP68 proti vniknutiu prachu a vody za špecifikovaných testovacích podmienok.
Vodivé kontakty:Pozlátené kontakty z medenej zliatiny poskytujú elektrickú kontinuitu s prechodovým odporom pod 5 mΩ.
Izolačné puzdro:Vysokovýkonné technické plasty poskytujú kryt a izoláciu so špecifikovanou horľavosťou UL94 V-0.

Špecifikácie

Parameter	Špecifikácia
Model	SQ16
Typ konektora	Vodotesný káblový konektor M16
Konfigurácie pinov	2-pin, 3-pin, 4-pin
Hodnotenie ochrany	IP68
Menovitý prúd	5-10 A
Prevádzkové napätie	300 V AC RMS
Meradlo drôtu	18–22 AWG
Priemer kábla	4,0–9,0 mm
Vydržať napätie	1500 V AC po dobu 1 minúty
Kontaktný odpor	<5 mΩ
Izolačný odpor	> 500 MΩ
Trvanlivosť párenia	≥3 000 cyklov
Prevádzková teplota	-40 °C až +105 °C
Bývanie a izolácia	Vysokovýkonné technické plasty
Kontaktný materiál	Pozlátená zliatina medi
Tesniaci materiál	Silikón
Hodnotenie plameňa	UL94 V-0
Uvedené certifikáty produktov	UL, CE, CQC, RoHS

Aplikácie v oblasti osvetlenia a automatizácie

LED osvetlenie

Vhodné pre LED pásy, nástenné podložky, podzemné svetlá, lanové svetlá, pásové svetlá, záclonové svetlá a blikajúce svetlá. Dostupné verzie káblového a spájkovacieho typu umožňujú rôzne usporiadanie zapojenia príslušenstva. Prehľadávaťvodotesné LED konektory.
Priemyselná automatizácia

Aplikovateľné na bezdotykové spínače, snímače, akčné členy, zariadenia na monitorovanie prietoku a komponenty prevádzkovej zbernice, ktoré používajú kompaktné vodotesné spojenia. Zobraziťvodotesné kruhové konektorypre automatizáciu.
Vonkajšie elektrické zariadenia

Utesnená spojovacia štruktúra a plastová matica odolná voči korózii sa používajú v kompatibilných vonkajších inštaláciách.

M16 Waterproof Cable Connector applications

Prečo si vybrať nás

HuaYi-FaDa pôsobí pod spoločnosťou ShenZhen 2 IN 1 Technology Co., Ltd., založenou v roku 2009. Spoločnosť sa špecializuje navodotesné káblové konektorya káblové zostavy s výrobnými kapacitami pokrývajúcimi vývoj foriem, vstrekovanie plastov, vytláčanie drôtov, spracovanie hardvéru a výrobu káblov.

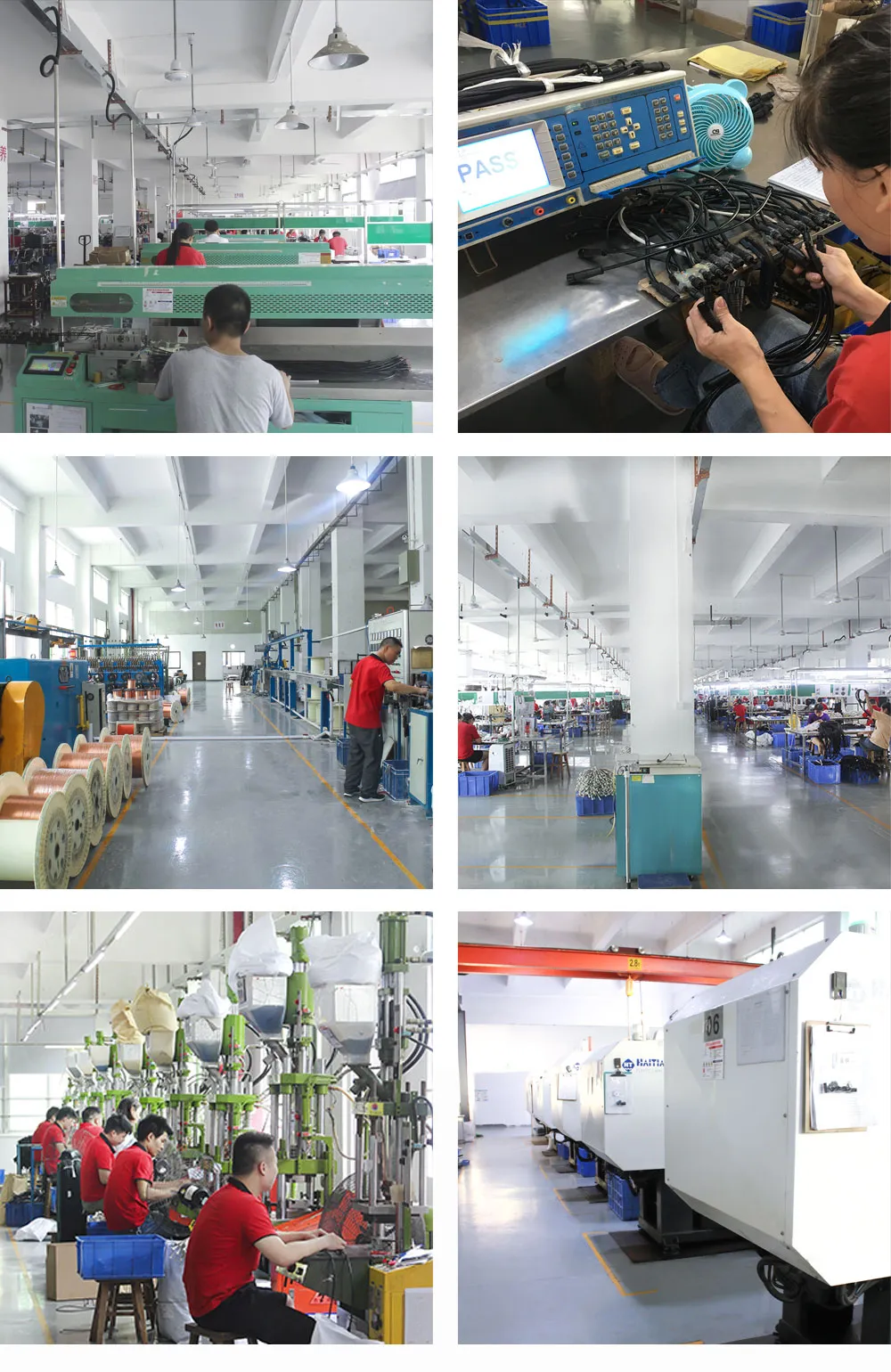

Továreň má rozlohu viac ako 8 000 m² a zamestnáva približne 200 ľudí. Výrobné zariadenia zahŕňajú vertikálne a horizontálne vstrekovacie lisy, automatické drôtorezné a terminálové stroje, CNC frézky, brúsky a zariadenia na iskrové obrábanie.

Služby OEM/ODM zahŕňajú prispôsobené zostavy konektorov a káblov s možnosťami typu kábla, dĺžky kábla a konfigurácie kolíkov. Certifikáty na úrovni spoločnosti a uvedené certifikáty kvality zahŕňajú UL, CE, RoHS, ISO 9001, TUV a CQC. Pozrite si celérozsah vodotesných káblových konektorov.

Tri vzorky na číslo dielu sú k dispozícii bezplatne na jednorazovú požiadavku, pričom doprava sa účtuje osobitne. Dodacia lehota výroby je približne dva až tri týždne po potvrdení objednávky. Expresné doručenie prostredníctvom DHL, UPS, FedEx alebo TNT zvyčajne trvá dva až sedem dní, zatiaľ čo námorná preprava je k dispozícii pre hromadné zásielky.

Pred výrobou potvrďte konfiguráciu kolíkov, typ a dĺžku kábla, prierez drôtu a požadované množstvo. Zobraziť všetkyvodotesné káblové konektory.
