V oblastiach, ako sú vonkajšie zariadenia, priemyselná automatizácia, lodné inžinierstvo a nové energetické vozidlá, spoľahlivosť elektrických spojení často určuje životnosť celého systému.Vodotesné kruhové konektorysú navrhnuté tak, aby riešili problémy s pripojením v drsnom prostredí, ktoré zahŕňa vlhkosť, prach a vibrácie. Sú to viac než len „zástrčky“ – sú to komplexné technické riešenia integrujúce tesnenie, uzamykanie a prenos signálu.

Prečo si vybrať Circular?

V inžinierskych aplikáciách vyplývajú výhody kruhových konektorov z prirodzenej racionality ich geometrickej štruktúry.

• Vysoké využitie priestoru: Kruhový prierez umožňuje maximálny počet kontaktov v rámci najmenšej stopy, čo umožňuje konfigurácie kolíkov s vysokou hustotou.

• Jednoduchá implementácia tesnenia: Kruhový profil v kombinácii s O-krúžkami alebo tesneniami vytvára rovnomerný radiálny tlak a zaisťuje spoľahlivý tesniaci výkon.

• Vynikajúca mechanická pevnosť: Kruhové kryty rovnomerne rozdeľujú napätie a ponúkajú lepšiu odolnosť voči nárazom a vibráciám ako pravouhlé konektory. Závitové a bajonetové uzamykacie mechanizmy poskytujú robustnejšie zabezpečenie párovania.

Naproti tomu štandardné nevodotesné konektory sú zvyčajne vhodné len pre suché vnútorné prostredie. Bez tesniacich konštrukcií sú náchylné na zlyhanie v dôsledku prenikania vody alebo UV degradácie, keď sú vystavené vonku.

Pochopenie hodnotenia IP: Prvý krok pri výbere

„Vodeodolnosť“ je všeobecný pojem, ktorý sa musí v technickej praxi kvantifikovať pomocou hodnotení IP (Ingress Protection). Podľa normy IEC 60529 prvá číslica po IP predstavuje ochranu proti prachu a druhá číslica predstavuje ochranu proti vode.

Kľúčová poznámka: Hodnotenie IP konektora sa zvyčajne vzťahuje na jeho ochrannú schopnosť v pripojenom stave. Ak je port zariadenia odkrytý dlhší čas, musí byť nainštalovaný ochranný kryt; v opačnom prípade je ochrana ohrozená.

Materiály a štruktúra určujú životnosť

Okrem hodnotenia IP má výber materiálu priamy vplyv na životnosť konektora v špecifických prostrediach.

• Materiály krytu: Na dlhodobé vonkajšie použitie sa odporúčajú termoplastické materiály (ako je polykarbonát a PBT) – sú ľahké, odolné voči korózii a ponúkajú odolnosť voči UV žiareniu (certifikácia UL F1). Kovové kryty (hliníková zliatina, nehrdzavejúca oceľ) sú vhodné tam, kde sa vyžaduje vyššia mechanická pevnosť alebo tienenie EMI, pričom nehrdzavejúca oceľ je preferovanou voľbou pre prostredia so slanou vodou.

• Uzamykacie mechanizmy:

• Závitové zamykanie: Najspoľahlivejšie, vynikajúca odolnosť proti vibráciám, vhodné pre ťažký priemysel.

• Bajonetové/push-vyťahovacie zamykanie: Umožňuje rýchle vkladanie a vyberanie s jasnou počuteľnou spätnou väzbou „cvaknutia“, čím šetrí značný čas inštalácie, obzvlášť ideálne pre operácie nad hlavou alebo v stiesnených priestoroch.

• Kontakty: Na zaistenie stability signálu sú kontakty zvyčajne vyrobené zo zliatiny medi s pozlátením, ktoré odoláva oxidácii a korózii.

Praktické úvahy pri inštalácii a údržbe

Pri skutočnej inštalácii a údržbe nasledujúce body priamo určujú, či je výkon ochrany konektora plne realizovaný:

1. Vyhnite sa namáhaniu kábla: Nikdy neťahajte za kábel, aby ste zasunuli alebo nerozoberali konektor. Natiahnutie kábla môže poškodiť zadnú tesniacu štruktúru, čo spôsobí zlyhanie hodnotenia IP. Počas inštalácie zabezpečte dostatočné odľahčenie kábla od ťahu.

2. Utiahnite iba rukou: Okrem špeciálnych otvorov na náradie by sa všetky uzamykacie operácie mali vykonávať ručne. Prílišné utiahnutie kľúčmi alebo nástrojmi môže poškodiť závity alebo kryt.

3. Pravidelná kontrola: Pravidelne kontrolujte, či tesniace krúžky nie sú staré alebo prasknuté a či kontakty nie sú skorodované alebo znečistené. Porty, ktoré sa dlhší čas nepoužívajú, ich uzavrite ochrannými uzávermi.

Hlavné značky a série na trhu

V závislosti od rôznych požiadaviek na použitie je na trhu už k dispozícii celý rad vyspelých sérií produktov:

Amphenol: Jeho séria X-Lok podporuje rýchle zamykanie push-pull a séria M12 S-Code spĺňa normu IEC 61076-2-111 a ponúka stupne ochrany IP67/IP68/IP69K, vhodné pre priemyselnú automatizáciu a železničnú prepravu.

Omron: Séria XS5 (M12 SmartClick) sa vyznačuje inovatívnou vnútornou uzamykacou štruktúrou, ktorá zabraňuje uviaznutiu nečistôt, podporuje rýchle uzamykanie o 1/8 otáčky a je široko používaná v scenároch automatizácie tovární, ako je automobilový priemysel, potraviny a nápoje.

Bulgin: Jeho séria 400 poskytuje ochranu IP68/IP69K, ktorá pokrýva napájanie, dáta a RF pripojenia, vhodné pre drsné prostredia, ako je námorníctvo a spracovanie potravín.

Souriau - Eaton: Séria UTS je vybavená plastovým krytom s 1/3-otáčkovým bajonetovým uzamykaním, pričom niektoré modely si zachovávajú krytie IP68 aj v nepripojenom stave a podporujú konfigurácie zmiešaného napájania a signálu.

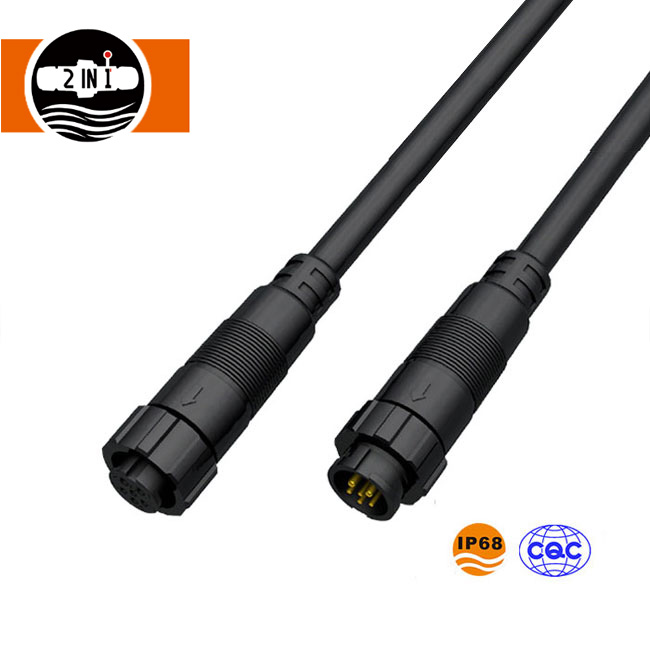

HuaYi-FaDa: Séria M26 ponúka prelisované aj odnímateľné verzie, podporujúce stupeň ochrany IP68, s vlastnosťami spomaľujúcimi horenie, oxidáciu a odolnosť proti korózii, vhodné pre LED osvetlenie, javiskové vybavenie, inteligentnú sieť, solárnu energiu a automatizačné zariadenia, s dostupnými prispôsobenými službami vrátane možností dĺžky kábla a farby krytu.

Všetky značky a modely produktov tretích strán uvedené v tomto článku sú majetkom ich príslušných vlastníkov a sú poskytované len na referenčné účely.Technológia HuaYi-FaDaje nezávislý výrobca a nemá žiadne spojenie s vyššie uvedenými značkami, pokiaľ nie je výslovne uvedené inak.
