Aké sú rôzne hodnotenia vodotesnosti pre konektory? Aké sú zodpovedajúce požiadavky na vodotesnosť?

V priemyselných odvetviach, ako je priemysel, automobilový priemysel, spotrebná elektronika a vonkajšie vybavenie,vodotesné konektorysú kľúčové komponenty, ktoré zaisťujú stabilnú prevádzku zariadení vo vlhkom, prašnom alebo podvodnom prostredí.

Normy hodnotenia vodotesnosti pre konektory sú primárne založené na norme IEC 60529 IP (Ingress Protection) stanovenej Medzinárodnou elektrotechnickou komisiou (IEC) a normách hodnotenia IP v ISO 20653. Čínske domáce normy sa vzťahujú na normu stanovenú normou QC/T 413.

Rôzne normy odrážajú rôzne požiadavky a charakteristiky aplikácií a každá norma sa neustále aktualizuje a zdokonaľuje podľa vývoja aplikácií.

Spoločné štandardy IP sú vysvetlené nižšie:

Význam hodnotenia ochrany IP

Prvé číslo (stupeň odolnosti voči prachu): Rozsah od 0 do 6, čo naznačuje schopnosť ochrany pred vniknutím pevných cudzích predmetov. Čím vyššie číslo, tým silnejšia ochrana. Napríklad hodnotenie 0 neposkytuje žiadnu ochranu, zatiaľ čo hodnotenie 6 úplne zabraňuje vniknutiu prachu.

Druhé číslo (vodotesné hodnotenie): Rozsah od 0 do 8, čo znamená schopnosť chrániť pred vniknutím tekutej vody. Čím vyššie číslo, tým lepšia vodotesnosť.

Hodnotenie odolnosti voči prachu (prvá číslica)

Hodnoty odolnosti voči prachu sa pohybujú od 0 do 6, čo predstavuje schopnosť zariadenia chrániť pred prachom:

IP0X: Žiadna ochrana, úplne žiadna prachotesnosť.

IP1X: Chráni pred vniknutím pevných predmetov väčších ako 50 mm v priemere.

IP2X: Chráni pred vniknutím pevných predmetov s priemerom väčším ako 12,5 mm.

IP3X: Chráni pred vniknutím pevných predmetov s priemerom väčším ako 2,5 mm.

IP4X: Chráni pred vniknutím pevných predmetov väčších ako 1 mm v priemere.

IP5X: Chráni pred vniknutím prachu, ale nie úplne; malé množstvo prachu môže byť tolerované vo vnútri zariadenia.

 IP6X: Úplne chráni pred vniknutím prachu; vnútro zariadenia je bezprašné.

Špecifické hodnotenie vodotesnosti (druhá číslica) a požiadavky

• IPX1: Žiadny vplyv vertikálnej kvapkajúcej vody; možno umiestniť na chránené miesto počas slabého dažďa.

• IPX2: Nie je ovplyvnené kvapkajúcou vodou so sklonom 15°, o niečo prísnejšie ako IPX1, vhodné pre zariadenia umiestnené pod uhlom.

• IPX3: Odolné voči striekajúcej vode z uhla až 60°.

• IPX4: Odolné voči striekajúcej vode zo všetkých smerov.

• IPX5: Odolné voči prúdovému spreju, odoláva silnému prúdovému spreju zo všetkých smerov.

• IPX6: Odolné voči silnému prúdu vody, odoláva silnému prúdu vody zo všetkých smerov.

• IPX7: Odolný voči ponoreniu, môže byť ponorený do vody v určitej hĺbke a na určitý čas, napríklad do 1 metra a nie dlhšie ako 30 minút.

• IPX8: Odolný voči nepretržitému ponoreniu, môže byť nepretržite ponorený do vody v určitej hĺbke a na určitý čas, ako napríklad konektory používané v zariadeniach na prieskum hlbokomorských vôd.

Existuje špeciálne definované hodnotenie: IPX9K.

Predtým boli IPX4K, IPX6K a IPX9K exkluzívne pre automobilový priemysel, no neskôr sa ich aplikácia rozšírila aj do iných odvetví.

V sérii ISO 16750, DIN 40050 a ISO 20653 je IPX9K najprísnejším hodnotením vodotesnosti. To zahŕňa test IPX9K v štandarde domáceho automobilového priemyslu QC/T417.1-2001, "Testovacie metódy a všeobecné požiadavky na výkon konektorov automobilových káblových zväzkov."

S následnými aktualizáciami noriem a pridaním nových oblastí použitia sa aplikačné oblasti IPX9K naďalej rozširovali.

• IPX9K: Najvyššia vodotesnosť, možnosť čistenia pri vysokej teplote a vysokom tlaku, vhodná pre zariadenia na spracovanie potravín, poľnohospodárske stroje, vysokotlakové čističe a ďalšie zariadenia.

Odporúčanie týkajúce sa sily značky: Prečo zvoliť technológiu HuaYi-FaDa

Technológia HuaYi-FaDaje profesionálny domáci podnik špecializujúci sa na výskum a vývoj, výrobu a predaj vodotesných konektorov, ktorý má dlhoročné výrobné skúsenosti, kompletný výrobný systém a vyspelé procesy kontroly kvality.

Zameriavame sa na dizajn a výrobuvodotesné spojenieriešenia s produktmi pokrývajúcimi viacero sérií vrátane signálových konektorov, napájacích konektorov a sieťových konektorov, ktoré sa široko používajú v priemyselnej automatizácii, vonkajšom osvetlení, novej energii, komunikačných zariadeniach, javiskových zariadeniach a monitorovacích systémoch. Naše hlavné výhody:

Profesionálna sila továrne: Máme vlastné dielne na výrobu foriem, vstrekovanie, výrobu drôtov a montážne dielne, ktoré poskytujú komplexné služby od návrhu až po dodanie a zabezpečujú stabilnú a kontrolovateľnú kvalitu a dodaciu lehotu.

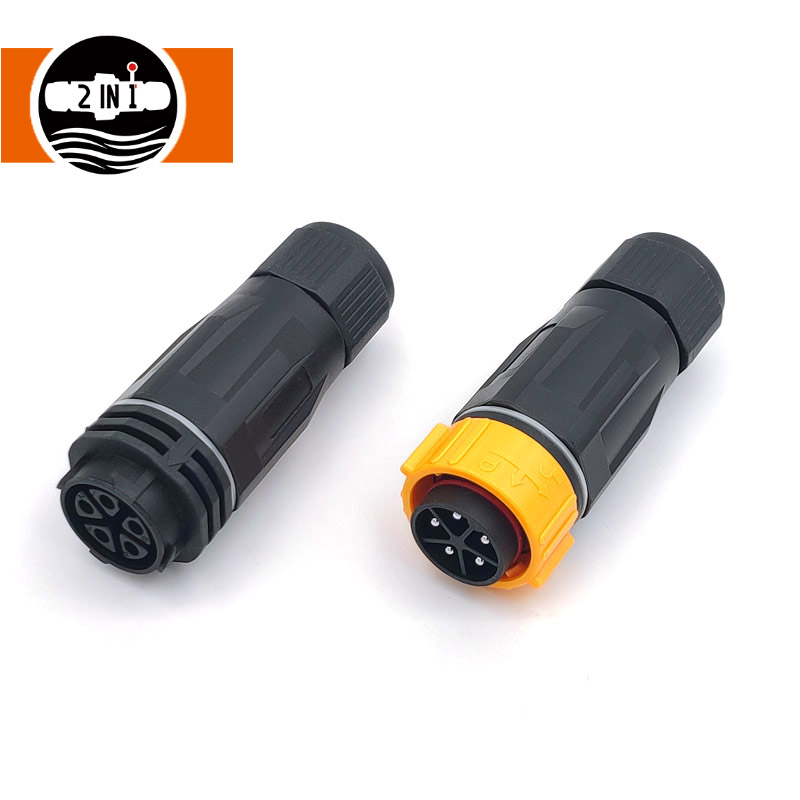

Kompletný sortiment vodotesných produktov: Ponúkame miniatúrne konektory M8, vysokoprúdové napájacie konektory 40A, vodotesné sieťové konektory RJ45, vodotesné konektory so skrutkovacím uzáverom atď., ktoré spĺňajú potreby pripojenia rôznych zariadení.

Stabilný a spoľahlivý výkon produktu: Využitím vysokošpecifikovaných technických plastov, kontaktov zo zliatiny medi a silikónových tesniacich štruktúr dosahujú naše produkty stupeň ochrany IP67/IP68, čo umožňuje dlhodobé používanie vo vlhkých, prašných a vysoko/nízkoteplotných prostrediach.

Komplexné certifikácie a kontrola kvality: Naše produkty majú certifikáty CE, RoHS a ďalšie. Každý produkt sa pred opustením továrne podrobuje viacerým testom, aby sa zaistilo stabilné pripojenie a bezpečné používanie.

Flexibilné prispôsobenie a rýchly servis: Podporujeme požiadavky na prispôsobenie dĺžky vodičov, konektorov, počtu jadier a spôsobov inštalácie. Poskytujeme testovanie vzoriek, technickú podporu, rýchle dodanie a popredajný servis.
