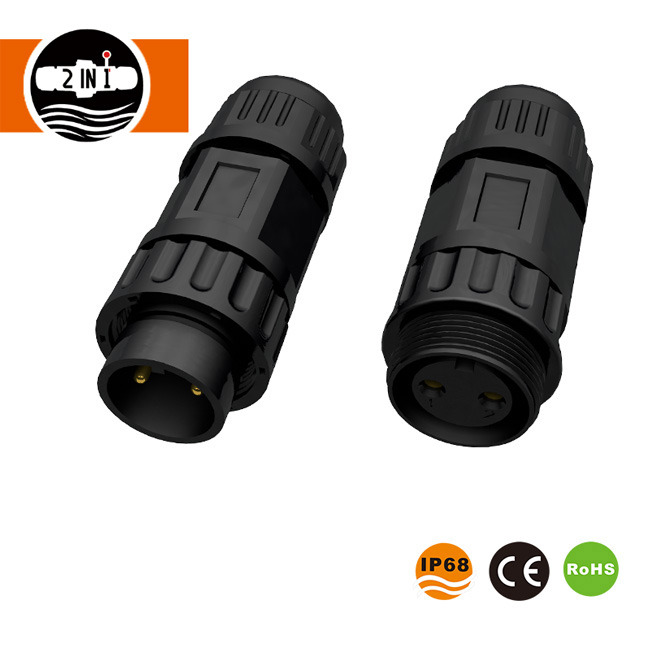

Viackolíkový vodotesný konektor spájkovacieho drôtu

Viacpinový vodotesný spájkovací drôtový konektor je konektor navrhnutý technológiou HuaYi-FaDa pre vonkajšie, vlhké a drsné prostredie. Jeho hlavnou funkciou je dosiahnuť vodotesné spojenie medzi vodičmi a zároveň zabezpečiť stabilný prenos signálu a energie. Tento produkt používa metódu spájkovaného pripojenia, ktorá umožňuje jednoduché zapojenie a odpojenie po zložení. Odpojenie je také jednoduché ako odskrutkovanie hlavného tela, vďaka čomu je používanie jednoduché a efektívne.

Parameter

Štruktúra produktu a základné komponenty

Vodotesný výkon viackolíkového vodotesného spájkovacieho drôtového konektora pramení z jeho viaczložkového spoločného dizajnu. Tieto komponenty spolupracujú a tvoria komplexný systém ochrany tesnenia. Medzi kľúčové základné komponenty patria:

• O-krúžky: Vyrobené zo silikónu odolného voči starnutiu a vysokej/nízkej teplote, zabudované do rozhrania konektora, účinne zabraňujúce prenikaniu vlhkosti cez spojovacie štrbiny, zlepšujúce tesniace vlastnosti jadra, prispôsobujúce sa dlhodobému používaniu v rôznych prostrediach a nestrácajú ľahko uťahovaciu silu v dôsledku tepelnej expanzie a kontrakcie.

• Vodotesný tmel: Vypĺňa kritické medzery vo vnútri konektora, ďalej posilňuje tesniaci účinok, zabraňuje vniknutiu vlhkosti, prachu a iných nečistôt do vnútorných obvodov, zabraňuje zlému kontaktu alebo skratom a zabezpečuje stabilitu elektrického spojenia.

• Flexibilné koncové tesnenia: Navrhnuté špeciálne pre káble po spájkovaní, tesne obopínajú povrch kábla, uťahujú tesnenie, prispôsobujú sa káblom rôznych priemerov, zabraňujú prenikaniu vlhkosti do spoja kábla a konektora a tiež majú určitý stupeň pevnosti v ohybe a v ťahu.

• Kovové/technické plastové puzdro: Vyrobené z vysoko pevných materiálov, má vynikajúcu mechanickú pevnosť, odolnosť proti korózii a nárazu, chráni vnútorné kontakty a obvody. Vhodné pre zložité prostredia, ako sú vonkajšie a priemyselné nastavenia, poskytuje aj pomocné tesnenie.

• Kontakty spájkovacieho drôtu: Vyrobené z vysoko kvalitnej zliatiny medi, precízne opracované a povrchovo upravené, tieto kontakty vykazujú nízky kontaktný odpor, vynikajúcu vodivosť a silné spájkované spojenia, čím účinne zaisťujú stabilný prenos energie a signálu a odolávajú oxidácii pri dlhodobom používaní.

Podrobnosti o produkte viackolíkového vodotesného konektora spájkovacieho drôtu

Pripojenie:

Kvalifikácia produktu viackolíkového vodotesného konektora spájkovacieho drôtu

Tento viackolíkový vodotesný spájkovací drôtový konektor prešiel certifikátom CE, RoHS, CQC. Má vodotesnosť IP68.

Technické výhody

I. Výhody technológie tesnenia

Náš viackolíkový vodotesný spájkovací drôtový konektor využíva viacvrstvovú tesniacu štruktúru, ktorá kombinuje O-krúžky, vodotesný tmel a flexibilné koncové tesnenia na dosiahnutie vodotesnosti IP67 a IP68. Stupeň krytia IP68 umožňuje ponorenie do 1 metra vody na viac ako 30 minút bez úniku, čím poskytuje úplnú odolnosť voči prachu a vode. Môže odolať vonkajšiemu dažďu, vlhkému prostrediu a priemyselnej kontaminácii olejom, čím účinne chráni spojovacie body pred vonkajšou environmentálnou koróziou.

II. Výhody elektrického výkonu

Kontakty sú vyrobené z kvalitnej zliatiny medi, precízne opracované a povrchovo upravené, výsledkom čoho je nízky a stabilný prechodový odpor a vynikajúca vodivosť. To efektívne znižuje útlm signálu a stratu výkonu, čím sa zabezpečí stabilný výkon a prenos signálu. Produkt sa môže pochváliť vynikajúcim izolačným výkonom s izolačnou impedanciou ≥20 megaohmov a výdržným napätím 250 V/50 milisekúnd, čím účinne zabraňuje skratom, únikom a iným bezpečnostným rizikám a prispôsobuje sa rôznym napäťovým a prúdovým aplikačným scenárom.

III. Výhody konštrukčného dizajnu

Viackolíkový vodotesný spájkovací drôtový konektor sa vyznačuje užívateľsky prívetivým konštrukčným dizajnom, ktorý uľahčuje jednoduché spájanie drôtov a vysokú efektivitu montáže. Umožňuje hladké vkladanie a vyberanie, čo umožňuje rýchle pripojenie a prehrávanie po zložení. Odpojenie je také jednoduché ako odskrutkovanie hlavného telesa, nevyžaduje žiadne zložité nástroje. Produkt využíva polarizovaný dizajn s vodiacou štruktúrou s kľúčom, aby sa účinne zabránilo nesprávnemu vloženiu a zabezpečila sa správna inštalácia. Robustná štruktúra škrupiny poskytuje vynikajúcu pevnosť v náraze a v ťahu, vhodná na dlhodobé používanie.

IV. Materiálne výhody

Plášť je vyrobený z vysokopevnostných technických plastov alebo kovu, ktorý má vynikajúcu odolnosť proti korózii, odolnosť voči vysokým a nízkym teplotám a mechanickú pevnosť. Vydrží široký teplotný rozsah -40 ℃ až +85 ℃ a nie je náchylný na starnutie alebo deformáciu. Tesnenia sú vyrobené zo starnutia a chemicky odolného silikónu alebo fluorokaučuku, čo zaisťuje dlhodobú životnosť a predlžuje životnosť produktu. Kontaktné materiály prechádzajú prísnym výberom, vykazujú odolnosť voči oxidácii a opotrebovaniu, aby sa zabezpečila stabilita a trvanlivosť spojenia.

1. Aké konkrétne hodnotenie vodotesnosti spĺňa viackolíkový vodotesný spájkovací drôtový konektor?

Odpoveď: Štandardné hodnotenie vodotesnosti nášho produktu je IP67 a na požiadanie ho môžeme prispôsobiť na IP68. IP67 poskytuje úplnú ochranu proti prachu, bez úniku vody po ponorení do 1 metra vody na 30 minút. IP68 umožňuje dlhodobé ponorenie pod vodu (konkrétnu hĺbku je možné prispôsobiť), úplne zabraňuje vniknutiu vody a spĺňa normy IEC 60529.

2. Aké špecifikácie pinov produkt podporuje? Môžu byť špeciálne kolíky prispôsobené?

Odpoveď: Štandardné špecifikácie kolíkov zahŕňajú 2-kolíkové, 3-kolíkové, 4-kolíkové, 8-kolíkové a 12-kolíkové kolíky, ako aj kolíky na kombináciu napájania a signálu (2+3 kolíky, 2+4 kolíky). Podporujeme prispôsobené špeciálne špecifikácie kolíkov, ktoré môže náš tím výskumu a vývoja navrhnúť a vyrobiť podľa špecifických potrieb zákazníkov, aby vyhovovali scenárom prispôsobených aplikácií.

3. Je možné prispôsobiť dĺžku kábla a priemer kábla verzie kábla s drôtmi?

Odpoveď: Áno, môžu byť prispôsobené. Dĺžku, priemer a materiál káblového vyhotovenia je možné prispôsobiť podľa potrieb zákazníka. Odporúčame vhodné špecifikácie káblov na základe aplikačného scenára zákazníka, aby sme zaistili spoľahlivé a použiteľné pripojenia.

4. Aká je životnosť produktu? Aká je záručná doba?

Odpoveď: Pri bežnom používaní má produkt životnosť ≥ 500 cyklov s celkovou životnosťou viac ako 5 rokov. Poskytujeme 3-ročnú záruku kvality. Počas záručnej doby budú škody spôsobené problémami s kvalitou produktu bezplatne opravené alebo vymenené.

5. Ako požiadať o bezplatné vzorky? Ako dlho trvá doručenie vzorky?

Odpoveď: Zákazníci môžu požiadať o bezplatné vzorky kontaktovaním zákazníckeho servisu. Pre každý model je možné vyžiadať až 3 vzorky. Doba dodania vzorky je 3-5 pracovných dní. Zabezpečíme výrobu a odoslanie čo najskôr, aby sme zaistili, že zákazníci môžu okamžite otestovať výkonnosť produktu.

6. Aký je cyklus doručenia objednávky? Podporujete prispôsobenie OEM/ODM?

Odpoveď: Štandardný cyklus dodania objednávky je 2-3 týždne. Väčšie zákazky je možné upraviť podľa výrobných plánov. Podporujeme služby prispôsobenia OEM / ODM a môžeme prispôsobiť exkluzívne produkty s viackolíkovým vodotesným spájkovacím drôtom podľa značky zákazníka, špecifikácií a požiadaviek na dizajn.

7. Aký je rozsah prevádzkových teplôt produktu? Dokáže odolať extrémnym podmienkam?

Odpoveď: Normálny rozsah prevádzkovej teploty produktu je -40 ℃ až +85 ℃. Má vynikajúcu odolnosť voči vysokým a nízkym teplotám a dokáže sa prispôsobiť vonkajšiemu chladu, vysokej teplote a priemyselnému prostrediu s vysokou teplotou. Má tiež odolnosť voči olejom, chemickú koróziu a UV odolnosť, čo umožňuje stabilnú prevádzku v zložitých a extrémnych prostrediach.
