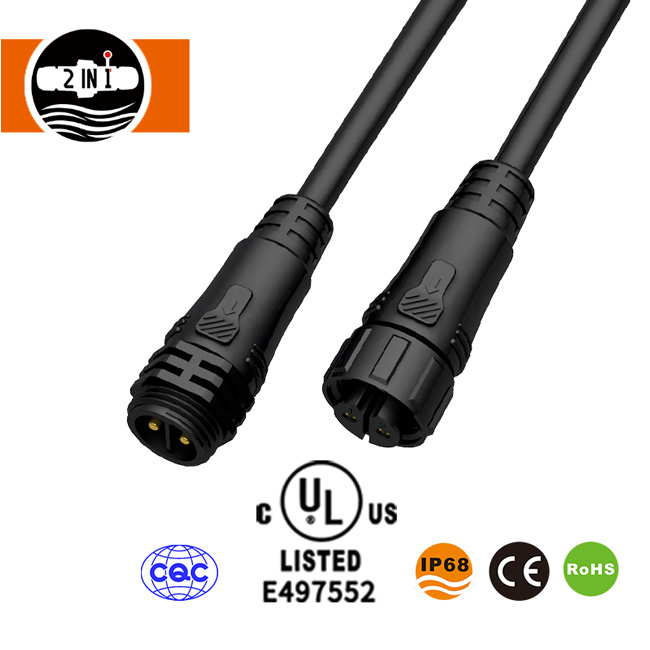

Vodotesný konektor kábla M19 so zástrčkou a zásuvkou

Vodotesný káblový konektor M19, nezávisle vyvinutý a vyrobený spoločnosťou HuaYi-FaDa Technology, má integrovanú utesnenú štruktúru, vďaka čomu je vhodný pre zložité prevádzkové podmienky, ako je vlhkosť, prach a vonkajší dážď. Produkt ponúka spájkované aj skrutkové spôsoby zapojenia s počtom jadier v rozsahu od 2 do 14 a podporuje zmiešaný počet napájacích a signálových jadier, čo umožňuje inžinierom flexibilný výber počas návrhu a integrácie produktu.

Náš vodotesný káblový konektor M19 so zástrčkou a zásuvkou je dodávaný so samčím a samičím konektorom a montážnou základňou na panel, čo umožňuje rýchle prepojenie medzi drôtmi a drôtmi a drôtmi, čím sa znižuje náročnosť montáže na mieste a zlepšuje sa celková stabilita systému.

Parameter vodotesného konektora M19 Plug And Socket

Vlastnosti produktu

1. Viacjadrová a zmiešaná konfigurácia

Počet jadier sa pohybuje od 2 do 14 jadier, ktoré spĺňajú rôzne požiadavky na výkon a signálový obvod.

Podporuje zmiešané počty jadier pre výkon + signál: 2+3, 2+4, 2+5, 3+4 atď.

Integruje prenos energie a riadiace signály do rovnakého krytu, čím sa znižuje množstvo káblov.

2. Stabilná štruktúra pripojenia

Štandardné spájkované koncovky zaisťujú nízky prechodový odpor a stabilný prenos. Voliteľné zalisovanie skrutiek umožňuje rýchle a jednoduché zapojenie na mieste. Zásuvkové a zásuvkové konektory majú polohu, aby sa zabránilo nesprávnemu vloženiu.

3. Vysoká ochrana a tesnenie

Dvojité silikónové tesniace krúžky zaisťujú spoľahlivejšie tesnenie po spárovaní. Vodotesnosť IP67 umožňuje dlhodobé používanie vo vlhkom a rozprašovanom prostredí. Odolné voči prachu a olejom, vhodné do priemyselného prostredia.

4. Flexibilná inštalácia

Podporuje priamu montáž kábla a montáž na panel. Prispôsobiteľné rôznym výstupom zariadení, rozhraniam podvozku a kabeláži vonkajšieho osvetlenia. Štandardizovaný závit M19 zaisťuje bezpečné zaistenie a odolnosť voči vibráciám.

Technické výhody

Odolnosť materiálu: Kryt je vyrobený z materiálu vystuženého vláknami PA66, ktorý ponúka vysokú mechanickú pevnosť, vlastnosti proti starnutiu a odolnosť voči UV žiareniu, vhodný na dlhodobé vonkajšie použitie.

Kolíky s nízkou stratou kontaktu sú vyrobené z pozlátenej zliatiny medi, čím sa znižuje prechodový odpor a zlepšuje sa prenosová kapacita vysokého prúdu a integrita signálu.

Vodotesný káblový konektor M19 prechádza po spájkovaní procesom stabilného utesnenia, čím sa znižuje riziko vniknutia vlhkosti a predlžuje sa životnosť.

Kompatibilita zaisťuje interoperabilitu so zástrčkami, zásuvkami a držiakmi na panel rovnakých špecifikácií, čím sa znižujú náklady na náhradné diely.

Pripojenie:

Kvalifikácia produktu M19 vodotesného konektora kábla so zástrčkou a zásuvkou

Tento M19 vodotesný zástrčkový a zásuvkový káblový konektor prešiel certifikátom CE, RoHS, CQC. Má vodotesnosť IP68.

Prečo si vybrať nás?

16 rokov profesionálnych výrobných skúseností v oblasti vodotesných konektorov

Kompletný interný výrobný reťazec, kontrolovateľná kvalita a dodacia lehota

Roky výroby OEM pre medzinárodné značky, vyspelý systém kontroly kvality

Kompletné špecifikácie M19 vodotesného zástrčkového a zásuvkového káblového konektora, rýchlo vyhovujúce projektovým požiadavkám

Poskytovanie plnej podpory od výberu a prispôsobenia až po popredajný servis

FAQ

Otázka 1: Aká je vodotesnosť vodotesného konektora M19 so zástrčkou a zásuvkou?

A: Krytie IP67, vydrží ponorenie do 1 metra vody na 30 minút bez vniknutia vody, vhodné do vonkajšieho vlhkého prostredia.

Q2: Môže súčasne prenášať energiu a signály?

A: Áno. Podporuje zmiešané počty jadier, ako napríklad 2+3, 2+4, 2+5 a 3+4, čím spĺňa požiadavky na napájanie a pripojenie signálu na rovnakom kábli.

Q3: Aké sú spôsoby zapojenia?

Odpoveď: K dispozícii sú dva typy káblov: spájkované svorky a krimpovanie skrutiek, voliteľné podľa výrobného procesu.

Q4: Podporuje montáž na panel?

A: Áno. Zodpovedajúce samčie a samičie konektory čelnej dosky umožňujú priamu inštaláciu na kryty zariadení, šasi a základne svietidiel.

Otázka 5: Podporuje sa prispôsobenie?

A: Áno. Môžeme prispôsobiť počet jadier, dĺžku drôtu, farbu konektora a spôsob zapojenia podľa požiadaviek zákazníka.

Q6: Sú vzorky zadarmo?

Odpoveď: Pre štandardné modely sú k dispozícii 3 bezplatné vzorky; náklady na dopravu sú predmetom dohody medzi oboma stranami.
