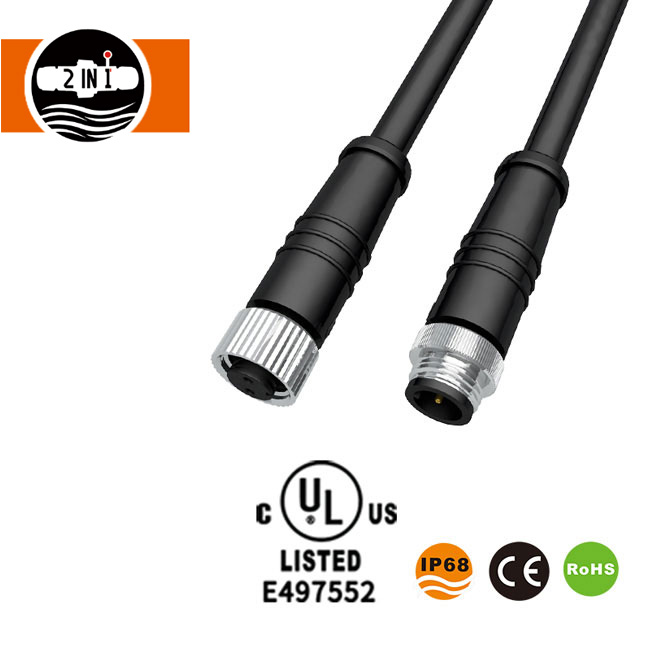

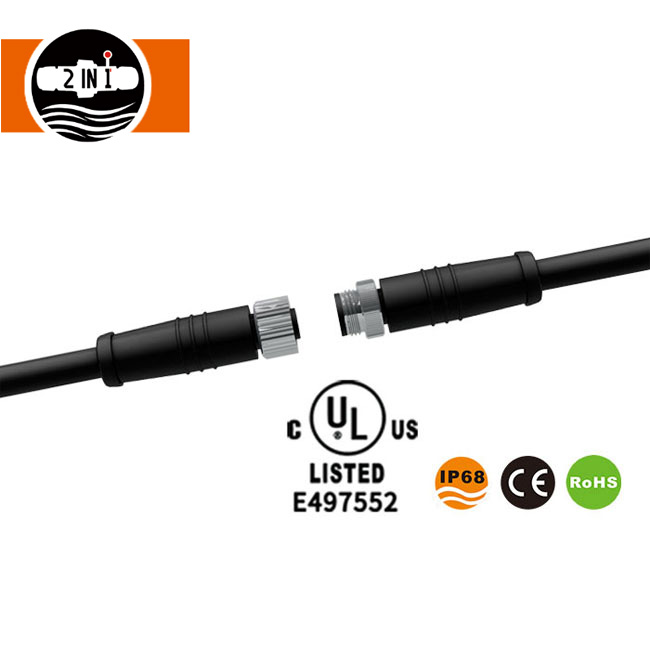

Vodotesný konektor elektrického kábla M12

Vodotesný elektrický káblový konektor M12 je jedným zo základných produktov technológie HuaYi-FaDa, špeciálne navrhnutý pre rôzne scenáre elektrického pripojenia vyžadujúce vodotesnosť a odolnosť proti korózii. Vyvažuje praktickosť a odolnosť a prispôsobuje sa rôznym zložitým pracovným podmienkam. Produkt má modulárny dizajn: horná časť obsahuje pozlátené kontaktné rozhrania na zabezpečenie stabilného prenosu prúdu a signálu; stredná časť má kovovú poistnú maticu na zvýšenie pevnosti spojenia a zabránenie uvoľnenia spôsobenému vibráciami; a spodná časť má nylonový plášť PA66 s vynikajúcou odolnosťou voči poveternostným vplyvom a ochranným výkonom. Tieto tri prvky spolupracujú na zaistení stabilnej prevádzky vodotesného elektrického káblového konektora M12 aj v drsnom prostredí. Vždy sa orientujeme na zákazníka, optimalizujeme štruktúru produktu a zlepšujeme výkon produktu, aby sa tento vodotesný elektrický káblový konektor M12 prispôsobil skutočným potrebám aplikácií viacerých priemyselných odvetví a znížilo sa riziko zlyhania pripojenia pre našich zákazníkov.

Parameter vodotesného konektora elektrického kábla M12

Analýza štruktúry produktu

Horná časť: Pozlátené kontaktné rozhranie

Horná časť vodotesného konektora elektrického kábla M12 je oblasť kontaktu jadra vyrobená z pozlátenej mosadze. Rovnomerné a husté pozlátenie účinne izoluje konektor od korozívnych látok, ako je vzduch a vlhkosť, zabraňuje oxidácii a hrdzi a zabezpečuje kontinuitu a stabilitu prenosu prúdu a signálu. Konštrukcia kontaktu zodpovedá priemyselným normám, zaisťuje hladké vkladanie a vyberanie a tesný kontakt. To účinne znižuje prechodový odpor a stratu signálu, vďaka čomu je vhodný pre požiadavky na nízkonapäťový a prúdový prenos a je ideálny pre priemyselné scenáre s vysokými požiadavkami na stabilitu signálu.

Stredná časť: Kovová poistná matica

Výrobok obsahuje kovovú maticu v strednej časti, vyrobenú z vysokopevnostnej zliatiny a precízne opracovanú. Závity sú jasné a pravidelné a uzamykacia sila je mierna. Umožňuje uzamykanie otáčania o 360°, zaisťuje bezpečné a spoľahlivé spojenie medzi konektorom a zariadením/káblami a účinne zabraňuje uvoľneniu alebo odpojeniu v dôsledku vibrácií zariadenia alebo vonkajších nárazov. Povrch kovovej matice je ošetrený antikoróznym povlakom, ktorý mu umožňuje odolávať náročným prostrediam, ako je vlhkosť a prach, čím sa predlžuje celková životnosť vodotesného elektrického káblového konektora M12.

Spodná časť: PA66 nylonové puzdro

Spodná časť vodotesného elektrického káblového konektora M12 je konštrukcia krytu vyrobená z vysoko kvalitného nylonového materiálu PA66, ktorý spĺňa normu 94-VO na spomaľovanie horenia a má vynikajúce vlastnosti spomaľujúce horenie, odolnosť voči poveternostným vplyvom a nárazuvzdornosť. Puzdro sa vyznačuje prísnym tesniacim dizajnom, vybaveným špeciálnym silikónovým vodotesným krúžkom, dosahuje vodotesnosť IP67 alebo vyššiu, účinne zabraňuje vniknutiu prachu, vlhkosti a oleja do konektora a chráni vnútorné kontakty a kabeláž pred poškodením. Nylonový materiál PA66 má zároveň dobrú odolnosť voči nízkym teplotám, pričom zachováva štrukturálnu stabilitu aj v prostredí s extrémnou nízkou teplotou -40 ℃, bez toho, aby sa stal krehkým alebo deformovaným.

Vlastnosti produktu

1. Spoľahlivý vodotesný a prachotesný výkon

Vodotesný elektrický káblový konektor M12 spĺňa štandardné vodotesné a prachotesné IP67, pričom niektoré modely je možné upgradovať na IP68. Účinne zabraňuje vniknutiu prachu a krátkodobému ponoreniu do vody, vďaka čomu je vhodný do vonkajšieho, vlhkého a prašného prostredia a poskytuje komplexnú ochranu elektrických prípojok. Všimnite si, že by sa malo zabrániť dlhodobému ponoreniu do vody, aby sa predišlo ovplyvneniu jeho ochranného výkonu.

2. Vynikajúca odolnosť materiálu a korózie

Kontakty sú vyrobené z pozlátenej mosadze, plášť je vyrobený z nylonu PA66 a matica je vyrobená z kovu. Tieto tri materiály spolupracujú na zvýšení odolnosti produktu proti korózii, odolnosti voči olejom a odolnosti voči nárazom. Výrobok prešiel prísnym testovaním soľným postrekom (bez korózie po 48 hodinách testovania neutrálnym soľným postrekom), vďaka čomu je vhodný pre rôzne chemické médiá v priemyselnom prostredí a predlžuje sa jeho životnosť.

3. Možnosti viacerých pinov a široká kompatibilita

Ponúka konfigurácie viacerých kolíkov vrátane 2-pin, 3-pin, 4-pin, 5-pin, 8-pin, 2+2-pin, 2+3-pin a 2+4-pin, čo umožňuje flexibilný výber na základe potrieb pripojenia zákazníka. Prispôsobuje sa rôznym scenárom prenosu energie a signálu a je kompatibilný s rôznymi zariadeniami, ako sú LED osvetlenie, senzory a akčné členy.

4. Pohodlná inštalácia a bezpečné pripojenie

Podporuje montáž na zadný panel, zjednodušuje proces inštalácie bez potreby zložitých nástrojov alebo špecializovaných zručností, čím zvyšuje efektivitu inštalácie. Konštrukcia centrálnej kovovej poistnej matice zaisťuje hladké vkladanie a vyberanie a je odolná proti nárazom a proti uvoľneniu, vhodná pre scenáre priemyselnej automatizácie s častými vibráciami.

5. Prenos signálu s nízkou stratou

Pozlátené kontakty majú nízky kontaktný odpor (≤10mΩ) a vysoký izolačný odpor (≥100MΩ), účinne znižujú straty prúdu a prenosu signálu, zaisťujú stabilný a nerušený prenos signálu a prispôsobujú sa vysoko presným scenárom, ako sú napríklad priemyselné zbernice a prenos signálu snímačov.

Technické výhody

1. Precízny výrobný proces

Vlastníme profesionálne dielne na spracovanie foriem, vstrekovanie a spracovanie hardvéru, ktoré využívajú vysoko presné výrobné zariadenia, ako sú vertikálne vstrekovacie lisy a CNC frézky, na presné obrábanie každej súčasti vodotesného elektrického káblového konektora M12. To zaisťuje presné rozmery, úhľadnú štruktúru, hladké vkladanie a vyberanie a silnú prispôsobivosť. Všetky produkty prechádzajú 100% úplnou kontrolou (nie odberom vzoriek v dávkach), aby sa zabránilo tomu, že nekvalifikované produkty opustia továreň.

2. Štandardizovaný a kompatibilný dizajn

Vodotesný elektrický káblový konektor M12 je navrhnutý v súlade s medzinárodnou normou IEC-61076-2-101, má vynikajúcu zameniteľnosť a spätnú kompatibilitu. Je kompatibilný s inými značkami konektorov M12 rovnakej špecifikácie a kódovania, čo zákazníkom znižuje náklady na výmenu a riziká prispôsobenia. Produkt podporuje viacero metód kódovania, vrátane kódovania A, čo umožňuje flexibilnú konfiguráciu podľa rôznych aplikačných scenárov.

3. Prispôsobená technická podpora

Máme nezávislý výskumný a vývojový tím s rozsiahlymi skúsenosťami s prispôsobením vodotesných konektorov. Môžeme poskytnúť služby prispôsobenia OEM / ODM založené na špecifických potrebách zákazníkov, vrátane personalizovaného prispôsobenia konfigurácií kolíkov, farieb plášťa, dĺžok káblov, vodotesných hodnotení atď., Aby sme splnili špeciálne požiadavky na pripojenie rôznych priemyselných odvetví a zariadení.

4. Prísny systém kontroly kvality

Zaviedli sme systém kontroly kvality, ktorý je v súlade s normami ISO9001:2008. Od obstarávania surovín a spracovania výroby až po dodanie hotového výrobku je každý krok prísne kontrolovaný profesionálnymi inšpektormi kvality. Všetky suroviny sú vyberané z materiálov šetrných k životnému prostrediu v súlade s RoHS a UL, čo zaisťuje, že naše produkty sú netoxické, šetrné k životnému prostrediu a spĺňajú environmentálne požiadavky mnohých krajín a regiónov po celom svete.

Podrobnosti o produkte vodotesného konektora elektrického kábla M12

Pripojenie:

Aplikačné scenáre

1. LED osvetlenie

Široko používané v rôznych LED osvetľovacích produktoch, ako sú LED pásové svetlá, LED nástenné svetlá, LED svetlá do zeme, LED lanové svetlá, LED pásové svetlá, záclonové svetlá a blikajúce svetlá. Poskytuje stabilné vodotesné spojenia pre osvetľovacie zariadenia, ktoré sa prispôsobujú rôznym svetelným scenárom vrátane vonkajšieho a vnútorného vlhkého prostredia, čím zaisťujú normálnu prevádzku osvetľovacích zariadení.

2. Priemyselná automatizácia

Ľahko sa pripája k bezdotykovým spínačom, zariadeniam na monitorovanie prietoku, komponentom prevádzkovej zbernice, senzorovým zariadeniam a akčným zariadeniam. Vhodné pre automatizáciu továrne, robotiku a mechanické zariadenia, udržuje stabilný prenos signálu a prúdu v náročných priemyselných prostrediach, čím zvyšuje spoľahlivosť zariadení.

3. Nová energia a komunikácia

Prispôsobené novým energetickým zariadeniam, ako sú solárne fotovoltaické moduly a invertory, ako aj komunikačné zariadenia 5G a ekologické elektromobily. Má vynikajúcu odolnosť voči poveternostným vplyvom a odolnosť proti rušeniu, prispôsobuje sa zložitým vonkajším podmienkam prostredia a zabezpečuje stabilnú prevádzku zariadenia.

4. Iné polia

Tiež použiteľné pre lekárske prístroje, námorné vybavenie a mechanické vybavenie, poskytujúce vhodné spojovacie riešenia pre rôzne zariadenia vyžadujúce vodotesné, korózii odolné a vysoko stabilné spojenia.

FAQ

Q1: Aká je vodotesnosť konektora M12 vodotesného elektrického kábla?

A1: Štandardný model má vodotesnosť IP67, čím účinne zabraňuje vniknutiu prachu a krátkodobému ponoreniu do vody. Ponúkame tiež prispôsobenú možnosť hodnotenia IP68, ktorá môže byť aktualizovaná podľa potrieb zákazníka, vhodná pre scenáre s vyššími požiadavkami na vodotesnosť.

Q2: Aké konfigurácie kolíkov produkt podporuje? Môžu byť špeciálne kolíky prispôsobené?

A2: Štandardné konfigurácie kolíkov zahŕňajú 2-pin, 3-pin, 4-pin, 5-pin, 8-pin, 2+2-pin, 2+3-pin a 2+4-pin. Prispôsobenie OEM/ODM je podporované; špeciálne konfigurácie a usporiadanie kolíkov je možné prispôsobiť podľa špecifických potrieb zákazníka.

Q3: Aká je životnosť produktu? Existuje záruka kvality?

A3: Mechanická životnosť produktu je ≥3000 párovacích cyklov. Pri bežnom používaní môže jeho životnosť dosiahnuť viac ako 3 roky. Ponúkame 3-ročnú záruku kvality. V rámci záručnej doby poskytneme bezplatnú opravu alebo výmenu v prípade problémov s kvalitou spôsobených poškodením nespôsobeným človekom.

Q4: Môžu byť poskytnuté vzorky? Q4: Aký je čas dodania vzorky?

A4: K dispozícii sú bezplatné vzorky s 3 vzorkami na model. Doba dodania vzorky je 3-5 pracovných dní. Pri vzorkách na mieru sa dodacia lehota predĺži v závislosti od zložitosti prispôsobenia.

Q5: Aký je čas dodania objednávky? Podporujete hromadné nákupy?

A5: Štandardná dodacia lehota objednávky je 2-3 týždne. Hromadné objednávky je možné upraviť podľa množstva objednávky a výrobného plánu. Podporujeme hromadné nákupy, ktoré ponúkajú konkurencieschopnejšie ceny. Podrobnosti vám poskytne náš predajný tím.

Q6: Spĺňa produkt požiadavky na ochranu životného prostredia?

Odpoveď 6: Áno, náš vodotesný elektrický káblový konektor M12 používa suroviny šetrné k životnému prostrediu v súlade s RoHS. Výrobný proces sa riadi environmentálnymi požiadavkami a výrobok je netoxický a neškodný, v súlade s environmentálnymi predpismi v mnohých krajinách a regiónoch po celom svete.
